SDS-PAGE（十二烷基硫酸钠聚丙烯酰胺凝胶电泳）是生物化学和分子生物学中常用的技术，用于分离蛋白质混合物并根据其分子量进行分析。然而，仅仅跑完凝胶并不足以获得定量数据，我们需要借助图像分析工具来提取有用的信息。
ImageJ是一款功能强大的开源图像处理软件，广泛应用于科学图像分析，尤其是在SDS-PAGE凝胶分析中。本文将带你了解如何使用ImageJ分析SDS-PAGE凝胶图像，从图像处理到数据提取的全过程。
1. SDS-PAGE凝胶图像的基础
在SDS-PAGE实验中，蛋白质样品经过电泳分离后，通常会通过染色（如考马斯亮蓝染色或银染色）使蛋白质条带可视化。这些条带的位置和强度反映了蛋白质的分子量和相对丰度。为了定量分析这些条带，我们需要将凝胶图像数字化，并利用软件工具提取数据。ImageJ是一款由美国国立卫生研究院（NIH）开发的免费图像处理软件，支持多种图像格式，并提供丰富的插件和工具，特别适合科学图像分析。
ImageJ软件下载地址：https://imagej.net/ij/download.html
2. 使用ImageJ分析SDS-PAGE凝胶的步骤
以下是使用ImageJ分析SDS-PAGE凝胶图像的详细步骤：
2.1 获取凝胶图像
使用扫描仪或凝胶成像系统获取高质量的凝胶图像。确保图像清晰，条带对比度适中，避免过曝或欠曝。将图像保存为常见的格式（如TIFF、JPEG或PNG），以便导入ImageJ。
2.2 导入图像到ImageJ

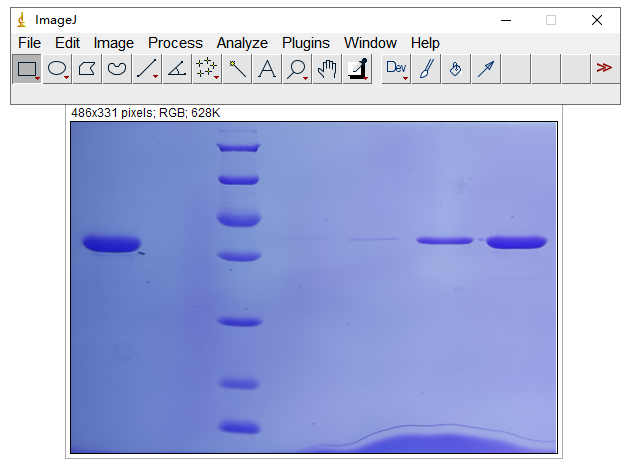

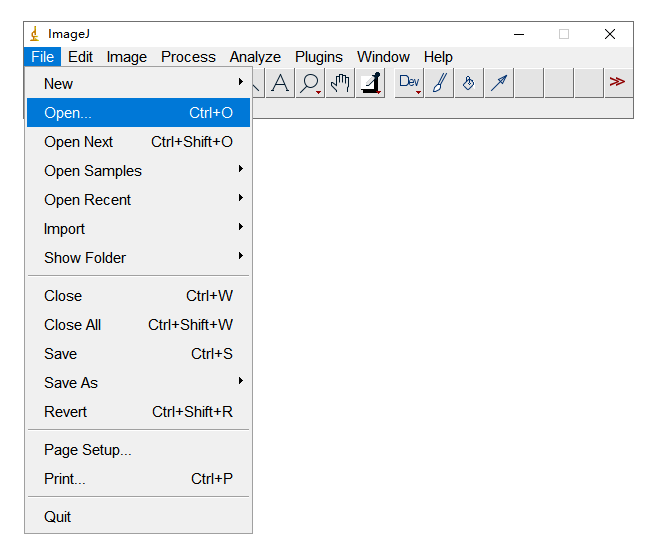

打开ImageJ软件，点击“File” > “Open”导入凝胶图像。

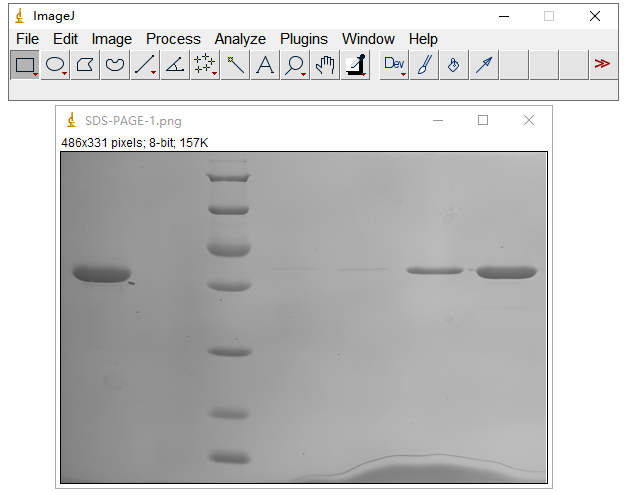

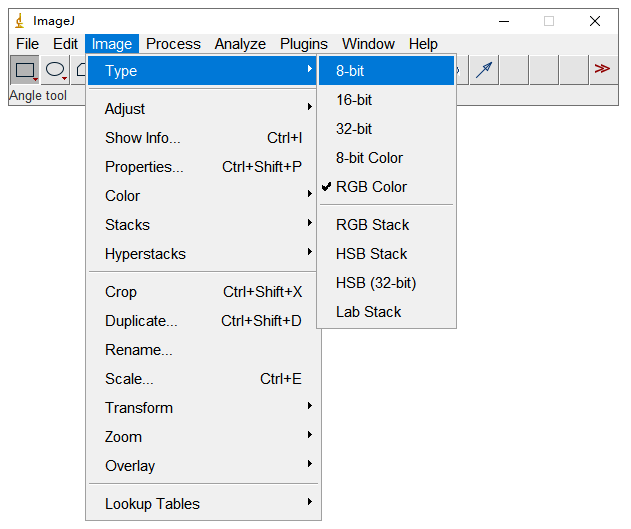

如果图像是彩色的，可以将其转换为灰度图像（8-bit）：
2.3 校正图像背景

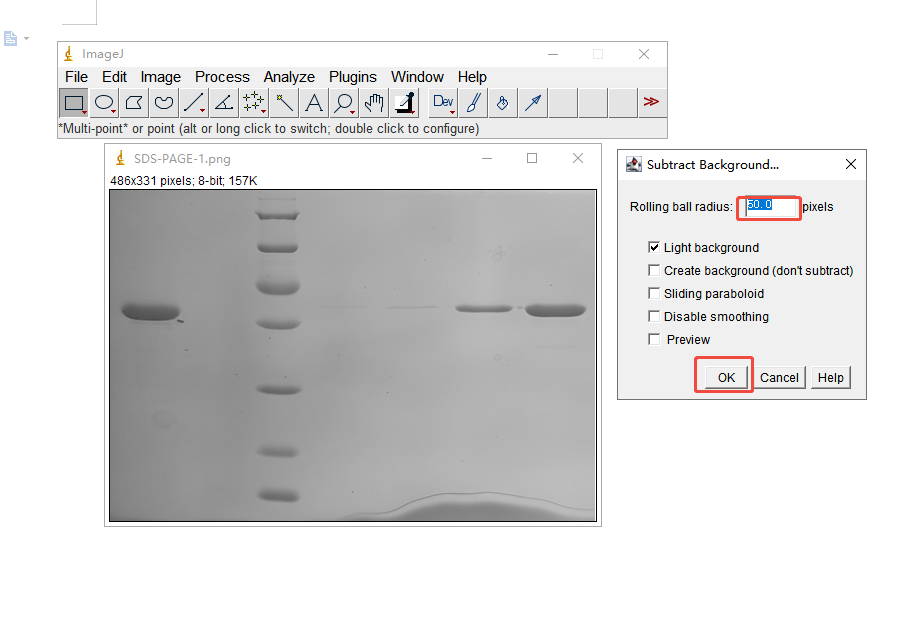

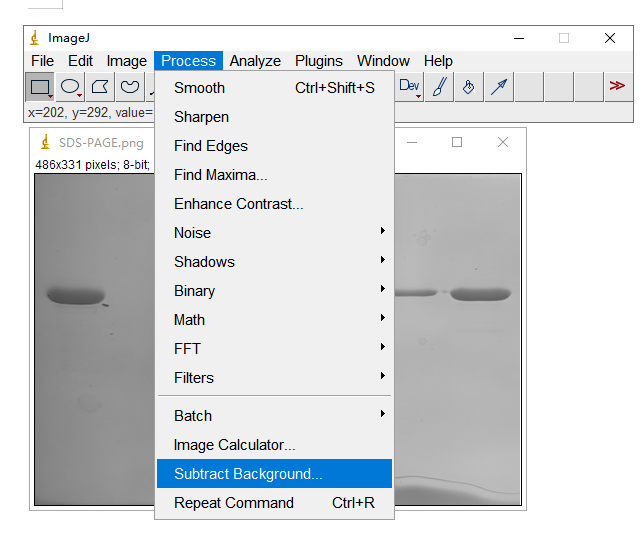

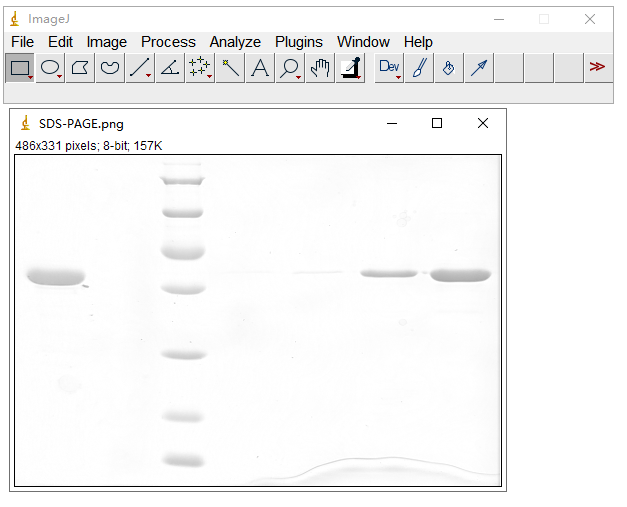

凝胶图像可能存在背景不均匀的问题，这会影响条带强度的准确测量。使用“Subtract Background”功能：点击“Process” > “Subtract Background”。根据图像情况调整参数（如“Rolling Ball Radius”），然后点击“OK”。
2.4 选择分析区域

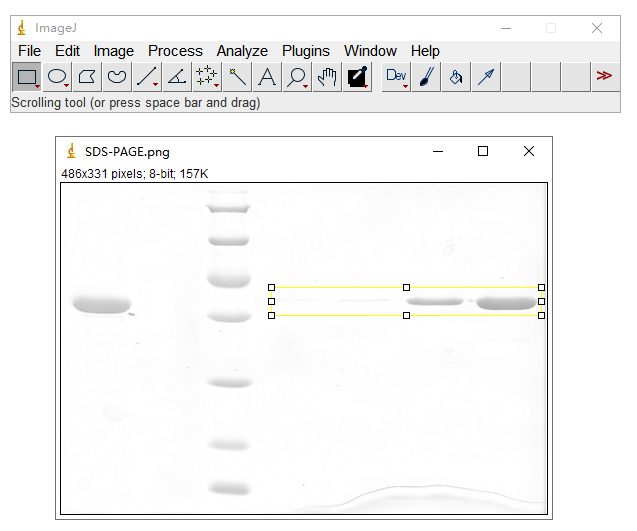

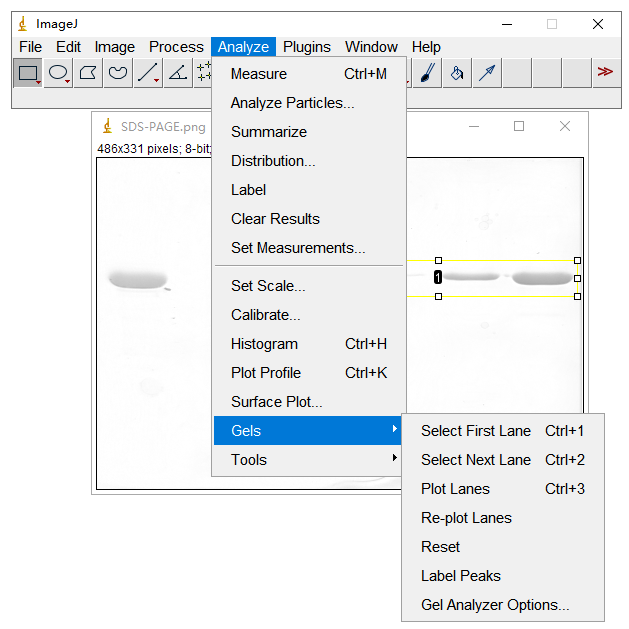

使用矩形选择工具（Rectangle Tool）框选需要分析的条带区域 （下图黄色矩形框）。然后使用

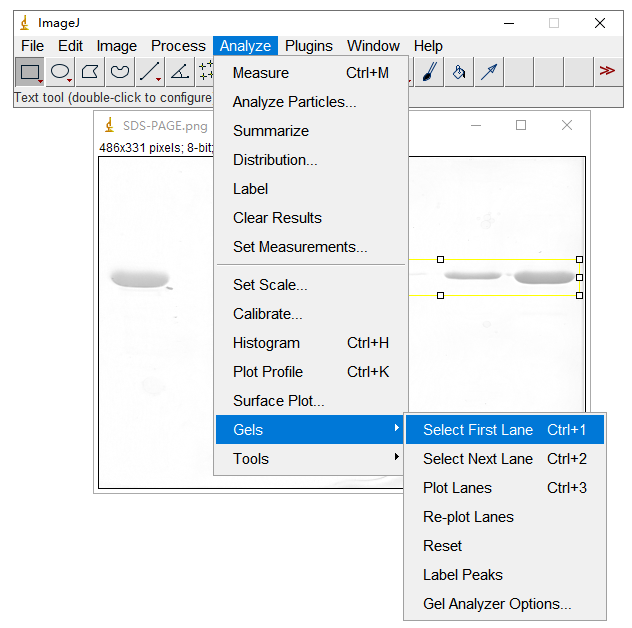

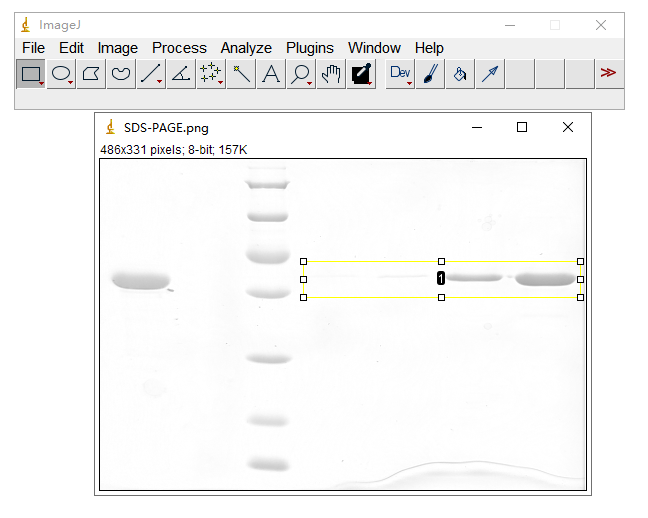

“Analyze”>“Gels”>“Select First Lane”工具，然后依次选择其他泳道。
2.5 生成泳道轮廓图

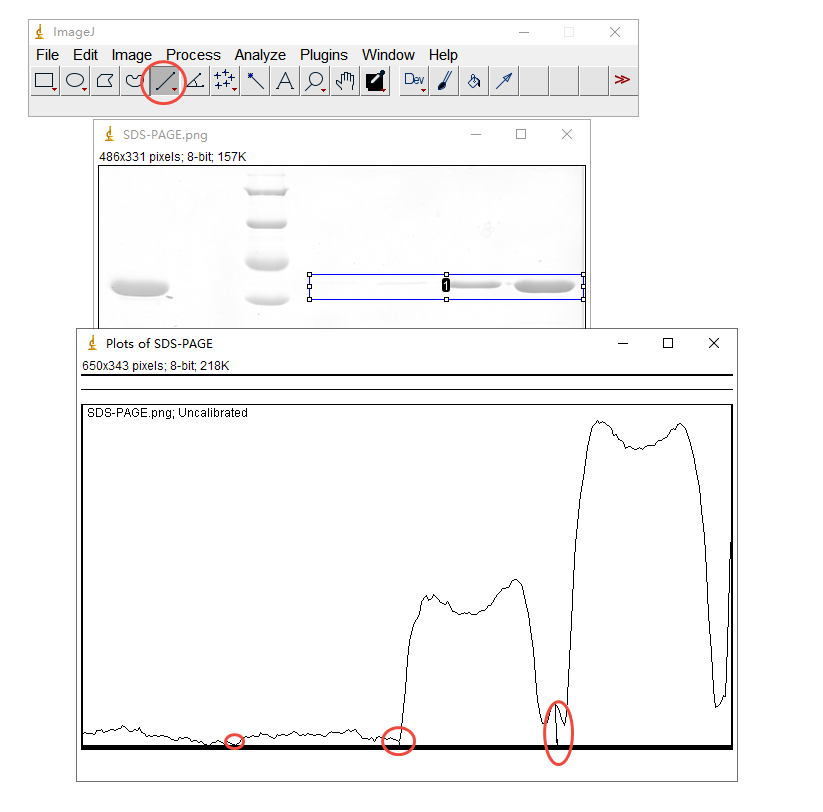

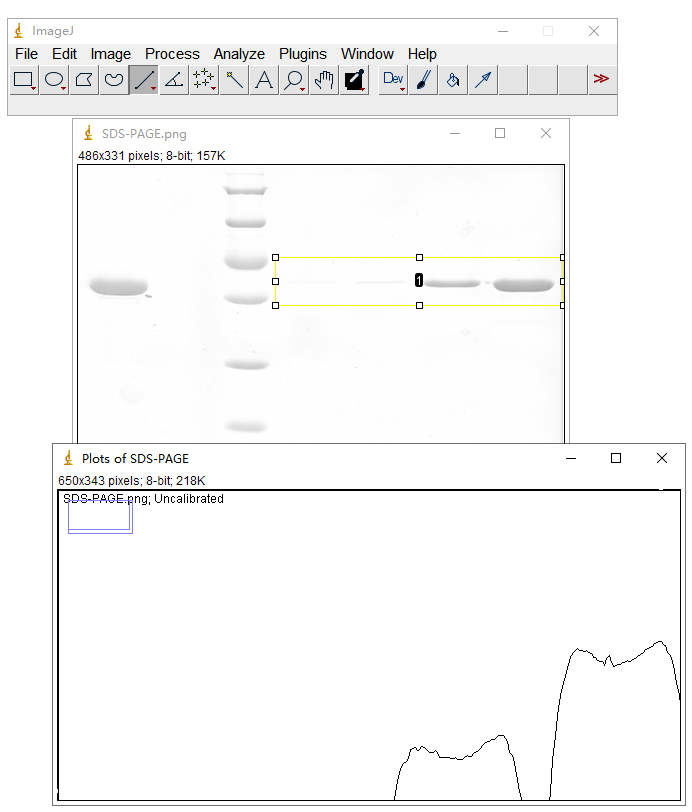

点击“Analyze” > “Gels” > “Plot Lanes”，ImageJ会生成每个泳道的强度轮廓图。在轮廓图上，每个峰代表一个蛋白质条带，峰的高度与条带的强度成正比，使用直线工具，将所有4个小峰图封闭起来。
2.6 定量分析条带强度
选择魔法棒工具，依次点击封闭后的各个小峰，即可得到灰度值（如results所示）。记录每个条带的强度值，用于后续的相对定量分析。
2.7 数据导出与统计分析

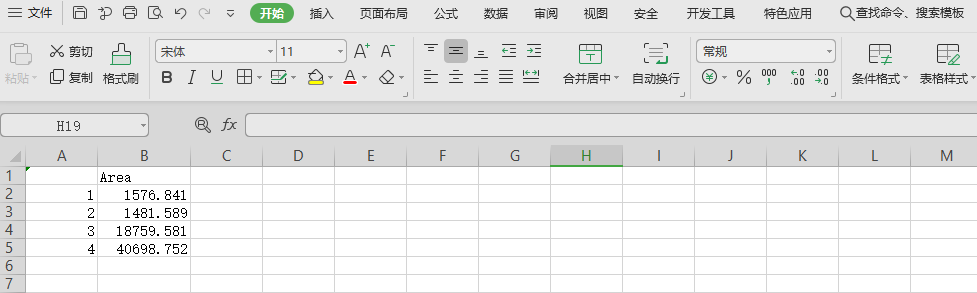

将条带强度数据导出为Exce：点击“File” > “Save As” > text，数据保存为excel格式，使用统计软件（如Excel、GraphPad Prism）对数据进行分析，计算蛋白质的相对表达量或分子量。
3. 注意事项与常见问题
图像质量：高质量的图像是准确分析的前提。避免图像模糊、过曝或欠曝。
背景校正：背景不均匀会显著影响条带强度的测量，务必进行背景校正。
条带选择：确保准确框选条带，避免遗漏或误选。
标准化：如果需要比较不同泳道的条带强度，可以使用内参蛋白（如β-actin或GAPDH）进行标准化。
4. 结语
ImageJ作为一款强大的图像分析工具，为SDS-PAGE凝胶分析提供了便捷的解决方案。通过合理的图像处理和数据分析，我们可以从凝胶图像中提取出丰富的生物学信息。无论是初学者还是资深研究人员，掌握ImageJ的使用都将为你的科研工作带来极大的便利。希望本文能为你提供清晰的指导，助你在SDS-PAGE分析中游刃有余！
参考资料
ImageJ软件下载地址：https://imagej.net/ij/download.html
ImageJ官方文档：https://imagej.net/ij/docs/
SDS-PAGE实验指南：Molecular Cloning: A Laboratory Manual (Sambrook & Russell)
